CÁCH LỰA CHỌN VÀ TÍNH TOÁN DRIVER LED CHO DỰ ÁN
Trong hệ thống chiếu sáng, lựa chọn Driver LED không đơn giản là cộng tổng công suất tải rồi tìm một bộ nguồn có công suất tương ứng.
Loại driver, điện áp và dòng điện đầu ra, dải hoạt động, nhiệt độ, Power Factor (PF), THD, khả năng chịu xung điện áp và phương thức điều khiển đều có thể ảnh hưởng đến khả năng vận hành của hệ thống.
Đặc biệt với khách sạn, trung tâm thương mại, văn phòng, nhà xưởng hoặc các công trình vận hành nhiều giờ mỗi ngày, việc kiểm tra khả năng tải và điều kiện derating ngay từ giai đoạn thiết kế giúp lựa chọn driver phù hợp hơn với điều kiện vận hành thực tế.
Vậy lựa chọn Driver LED cho dự án nên bắt đầu từ đâu?
- Xác định đúng loại driver và tải LED
Driver LED có nhiệm vụ cung cấp nguồn điện phù hợp cho LED và duy trì đầu ra trong phạm vi thiết kế.
Hai nhóm phổ biến gồm:
- Constant Current (CC): duy trì dòng điện đầu ra theo giá trị thiết kế. Khi lựa chọn cần kiểm tra dòng đầu ra, dải điện áp hoạt động và công suất cho phép của driver.
- Constant Voltage (CV): duy trì điện áp đầu ra cố định, phổ biến với các hệ LED 12V, 24V hoặc 48V. Cần kiểm tra điện áp, dòng điện tối đa, tổng công suất tải và sụt áp trên đường dây.
Một driver có công suất định mức lớn hơn tải chưa chắc phù hợp nếu điện áp hoặc dòng điện đầu ra không tương thích.
Đối với driver Constant Current, điểm làm việc của module LED phải nằm trong operating window về dòng điện, điện áp và công suất mà nhà sản xuất quy định.
- Tính công suất tải và mức sử dụng driver
2.1. Với hệ Constant Voltage
Khi nhiều tải được cấp từ cùng một bộ nguồn CV, cần xác định tổng công suất của toàn bộ tải.
Với các tải có cùng công suất:
P tải = Công suất mỗi tải × Số lượng tải
Nếu các tải có công suất khác nhau, tổng công suất tải được xác định bằng tổng công suất của từng tải trong hệ thống.
Ví dụ, một hệ LED 24V gồm 20 module 12W được đấu vào cùng một bộ nguồn:
P tải = 20 × 12W = 240W
Dòng điện tải tương ứng:
I = 240W / 24V = 10A
Nếu sử dụng bộ nguồn 24V – 300W, khả năng dòng đầu ra tương ứng là 12,5A và mức sử dụng công suất khoảng:
240 / 300 = 80%
Con số 80% trong ví dụ chỉ thể hiện mức sử dụng của bộ nguồn, không phải tỷ lệ bắt buộc áp dụng cho mọi hệ thống.
Mức tải cho phép cần được đối chiếu với datasheet, đường cong derating, nhiệt độ và điều kiện lắp đặt của từng model.
2.2. Với hệ Constant Current
Không nên lựa chọn driver chỉ dựa trên tổng công suất Watt.
Cần kiểm tra đồng thời:
- dòng điện yêu cầu của LED module;
- dải điện áp thuận Vf của chuỗi LED trong các điều kiện vận hành dự kiến;
- dải điện áp đầu ra của driver;
- công suất đầu ra tối đa;
- operating window của driver.
Điểm làm việc của tải phải nằm trong vùng hoạt động mà nhà sản xuất cho phép.
- Có cần luôn chừa công suất dự phòng cho driver?
Không có một tỷ lệ dự phòng cố định áp dụng cho mọi driver.
Driver có thể vận hành tại công suất định mức nếu điện áp, dòng điện, nhiệt độ và các điều kiện khác vẫn nằm trong giới hạn nhà sản xuất công bố.
Tuy nhiên, khi nhiệt độ môi trường hoặc nhiệt độ vỏ driver tăng, một số model yêu cầu giảm công suất đầu ra theo đường cong derating.
Vì vậy, thay vì áp dụng một quy tắc cố định như chỉ sử dụng 70% hoặc 80% công suất driver, cần kiểm tra:
- giới hạn nhiệt độ môi trường ta theo datasheet;
- giới hạn nhiệt độ tại điểm tc;
- giới hạn nhiệt độ và thông số tuổi thọ liên quan do nhà sản xuất công bố;
- đường cong derating;
- điều kiện thông gió;
- vị trí lắp đặt;
- thời gian vận hành;
- mức tải thực tế.
Đây là cơ sở phù hợp hơn để đánh giá khả năng vận hành của driver tại công trình.
- Các tiêu chí kỹ thuật cần kiểm tra trong hồ sơ M&E
4.1. Điện áp và dòng điện đầu ra
Đây là điều kiện tương thích đầu tiên.
Với driver CC, cần kiểm tra dòng điện, dải điện áp đầu ra và operating window.
Với bộ nguồn CV, điện áp đầu ra phải tương thích với tải, ví dụ hệ LED 24V sử dụng nguồn 24V. Đồng thời cần kiểm tra dòng tối đa, công suất tải và sụt áp nếu khoảng cách từ nguồn đến LED lớn.
Không nên lựa chọn driver chỉ dựa trên công suất Watt.
4.2. Power Factor và THD
Power Factor (PF) là tỷ số giữa công suất thực và công suất biểu kiến.
Với hệ thống có số lượng driver lớn, PF ảnh hưởng đến dòng điện và công suất biểu kiến mà hệ thống điện phải đáp ứng.
THD, đặc biệt là THD dòng điện đầu vào, phản ánh mức độ méo dạng dòng điện do tải điện tử tạo ra trên lưới.
Yêu cầu về PF và THD nên được xác định theo tiêu chuẩn hoặc yêu cầu thiết kế điện của từng dự án thay vì áp dụng một giá trị chung cho mọi công trình.
Trong hồ sơ kỹ thuật có thể xem xét các thông số:
- công suất đầu ra;
- điện áp và dòng điện đầu ra;
- PF;
- THD;
- hiệu suất;
- khả năng chịu xung điện áp;
- nhiệt độ vận hành;
- cấp bảo vệ nếu cần;
- phương thức dimming hoặc điều khiển.
4.3. Khả năng chịu xung điện áp

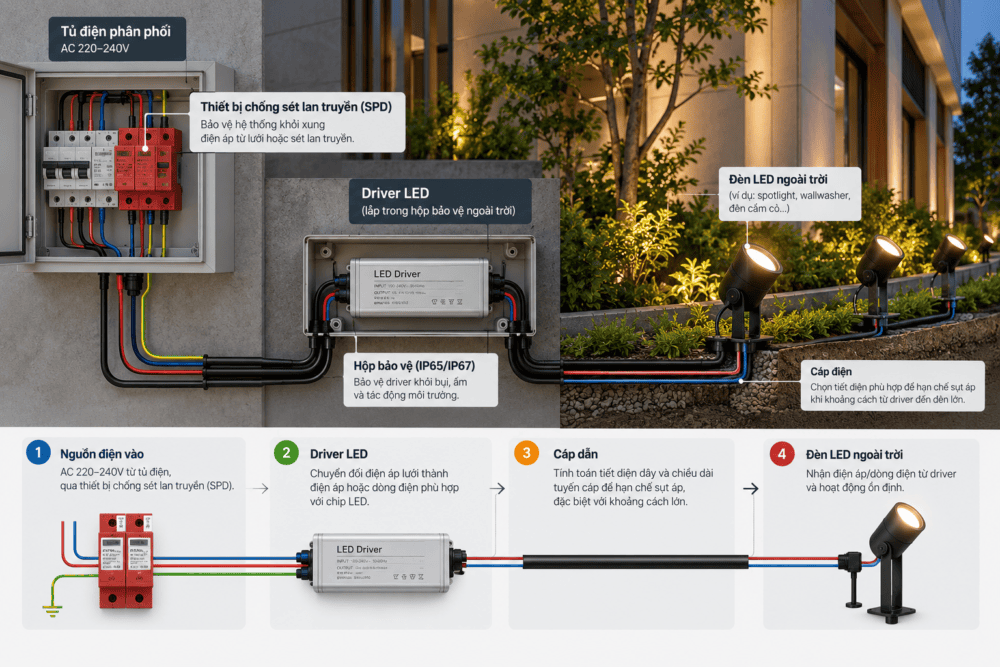

Đối với hệ thống ngoài trời hoặc khu vực có nguy cơ xuất hiện xung điện áp, cần kiểm tra khả năng chịu surge của driver theo datasheet và yêu cầu thiết kế.
Khả năng chịu surge tích hợp trong driver không đồng nghĩa với một hệ thống bảo vệ chống sét hoàn chỉnh.
Tùy yêu cầu của dự án, driver cần được phối hợp với hệ thống SPD theo phương án bảo vệ chống sét lan truyền của công trình.
- Driver DALI và driver tiêu chuẩn
Không phải dự án nào cũng cần DALI.
Nếu hệ thống chỉ yêu cầu bật/tắt theo mạch thông thường, driver tiêu chuẩn có thể đáp ứng nhu cầu.
Với công trình cần điều chỉnh độ sáng, chia nhóm, tạo scene hoặc kết nối với hệ thống điều khiển chiếu sáng, có thể sử dụng driver hỗ trợ DALI.
Với dự án yêu cầu DALI-2, nên xác nhận model và tình trạng chứng nhận trong cơ sở dữ liệu của DALI Alliance thay vì chỉ dựa vào chữ “DALI” trên catalogue.
Cũng cần lưu ý, DALI là giao thức điều khiển. Việc phân chia tải điện và việc tổ chức mạng điều khiển là hai bài toán khác nhau.
- Vị trí lắp đặt và khả năng bảo trì
Hai driver có cùng công suất nhưng có thể vận hành ở điều kiện nhiệt rất khác nhau.
Một driver đặt trong khu vực thông thoáng có điều kiện tản nhiệt khác với driver được đặt trong hộp kín, phía trên trần hoặc gần các nguồn nhiệt khác.
Vì vậy, cần đánh giá điều kiện nhiệt tại vị trí lắp đặt và kiểm tra nhiệt độ tại điểm tc theo hướng dẫn của nhà sản xuất khi cần thiết.
Vị trí driver cũng nên đảm bảo khả năng tiếp cận để kiểm tra hoặc thay thế trong quá trình vận hành.
Đối với hệ Constant Voltage, khoảng cách từ bộ nguồn đến tải còn ảnh hưởng đến sụt áp. Nếu đường dây dài, cần tính toán tiết diện dây và phương án cấp nguồn phù hợp.
- Driver ảnh hưởng như thế nào đến độ ổn định của hệ thống?
Driver là một trong những thành phần quan trọng ảnh hưởng đến độ ổn định và tuổi thọ của hệ LED.
Nhiệt độ vận hành, thiết kế sản phẩm, chất lượng linh kiện và điều kiện tải đều có thể ảnh hưởng đến tuổi thọ thực tế.
Do đó, không nên đánh giá tuổi thọ driver chỉ dựa vào công suất hoặc mặc định rằng driver chạy ở tải càng thấp thì tuổi thọ càng cao.
Điều quan trọng là driver phải vận hành trong operating window và giới hạn nhiệt độ mà nhà sản xuất quy định.
KẾT LUẬN
Lựa chọn Driver LED cho dự án không dừng ở phép tính tổng công suất.
Một phương án phù hợp cần xem xét đồng thời:
Điện áp – dòng điện – công suất tải – operating window – derating – nhiệt độ – PF – THD – surge – phương thức điều khiển – điều kiện lắp đặt và bảo trì.
Việc kiểm tra các yếu tố này ngay từ giai đoạn thiết kế giúp hạn chế rủi ro không tương thích, quá nhiệt, sụt áp và các vấn đề phát sinh khi đưa hệ thống vào vận hành.
Ánh Sao hỗ trợ đội ngũ kỹ sư và đơn vị thi công trong việc rà soát yêu cầu kỹ thuật, lựa chọn thiết bị và xây dựng giải pháp chiếu sáng phù hợp với điều kiện thực tế của từng dự án.
Nếu đã có BOQ hoặc datasheet driver dự kiến sử dụng, bạn có thể gửi hồ sơ để đội ngũ Ánh Sao cùng rà soát các thông số trước khi chốt phương án.
CÂU HỎI THƯỜNG GẶP
Q: Hệ số dự phòng công suất driver nên chọn bao nhiêu?
A: Không có một tỷ lệ cố định cho mọi driver. Cần kiểm tra operating window, đường cong derating, nhiệt độ và hướng dẫn của nhà sản xuất đối với model cụ thể.
Q: Có nên chọn driver đúng bằng tổng công suất tải?
A: Có thể, nếu driver được thiết kế để vận hành ở mức tải đó và các thông số điện, nhiệt vẫn nằm trong giới hạn cho phép. Không nên mặc định rằng driver luôn phải chừa 20% hoặc 30% công suất.
Q: Với driver Constant Current, có thể lựa chọn chỉ dựa trên Watt không?
A: Không. Dòng điện đầu ra, dải điện áp của driver và dải điện áp Vf của LED module phải đồng thời phù hợp với operating window của driver.
Q: Vì sao hai driver cùng công suất có tuổi thọ thực tế khác nhau?
A: Tuổi thọ còn phụ thuộc vào thiết kế sản phẩm, chất lượng linh kiện, nhiệt độ vận hành, điều kiện thông gió, mức tải và môi trường lắp đặt. Vì vậy, công suất định mức không phải là thông số duy nhất để đánh giá độ bền.
